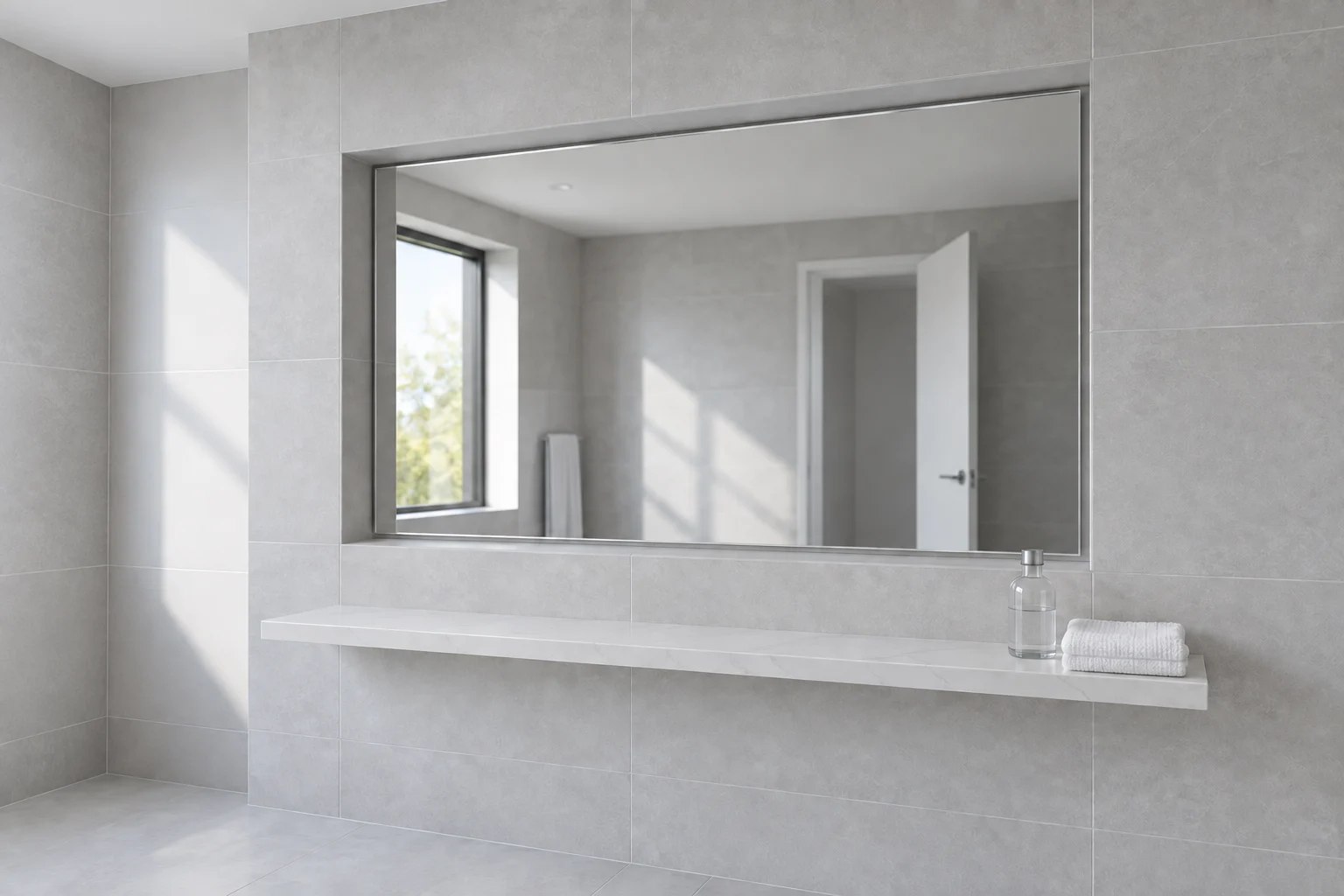

Зеркало по размерам на заказ: допуски, сроки и что спросят

Зеркало по размерам заказывают, когда готовое не встаёт: мешает ниша, скошенный потолок, батарея или розетка ровно там, где должно быть стекло. Дальше начинается разговор с менеджером, в котором внезапно оказывается много вопросов: толщина, кромка, отверстия, шаблон. Выясняется, что это совсем не «то же самое, только режут по вашим цифрам».

Почти все неприятные истории с таким заказом начинаются раньше - на замере и на формулировке «сделайте точно по размеру». Точно по размеру не бывает: это нормативный допуск, записанный в ГОСТе. Дальше - какой именно и что из этого следует.

Почему зеркало по размерам не бывает точным до миллиметра?

Цепочка, по которой считают этот допуск, неочевидная, и пройти её стоит целиком.

ГОСТ 17716-2014 «Зеркала» делит их на два вида: ТР - «твёрдые размеры» (это и есть зеркало по вашим размерам) и СВР - «свободные размеры», то есть заводской лист как отрезалось. И дальше стандарт говорит, что предельные отклонения геометрии зеркал ТР «не должны превышать указанных в нормативных документах на базовое стекло ТР».

Базовое стекло для зеркала - бесцветное листовое марки М0, высшей по качеству. Её допуски и лежат в ГОСТ 111-2014:

Отсюда два факта, которые обычно удивляют. Первый: полотно, заказанное как 800 мм, по нормативу может приехать 799 или 801 мм. Это повод заложить зазор, и признаком халтуры такое отклонение не считается. Второй: зеркало «4 мм» по допуску бывает от 3,8 до 4,2 мм - это прямо записано в допуске на толщину, и то же самое подтверждает паспорт на зеркало AGC Mirox.

Есть норматив строже - ГОСТ 6799-2005 «Стеклоизделия для мебели», и на него имеет смысл сослаться при заказе: там ±1 мм независимо от размера, разность диагоналей 1 мм при стороне до метра и прямое требование «повреждение углов в изделиях не допускается». Если вам важна точность, ссылаться при заказе стоит именно на него.

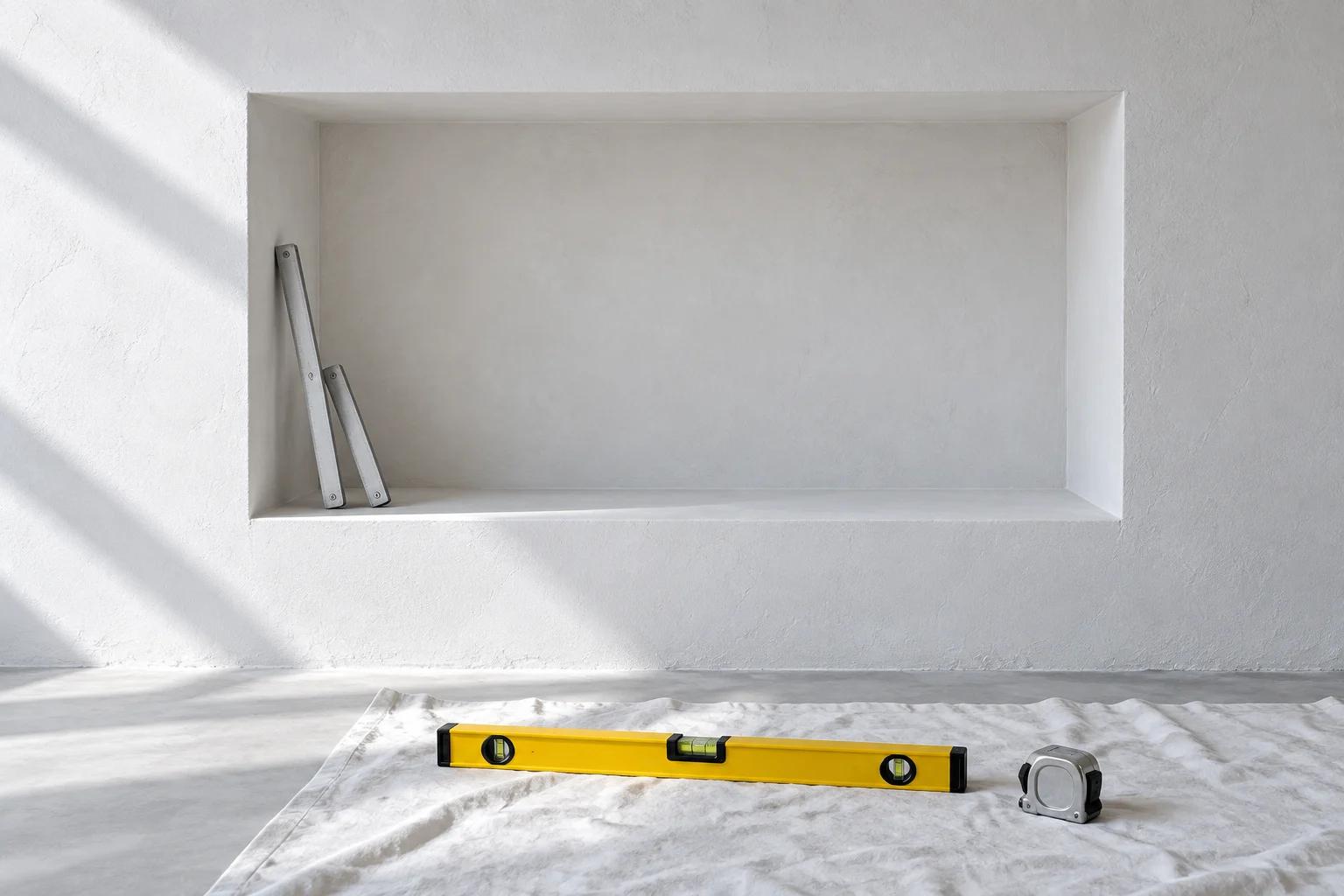

Как замерить нишу, чтобы зеркало встало?

ГОСТ 26433.2-94 описывает измерение помещений так: длину, ширину и высоту измеряют «в крайних сечениях, проведенных на расстоянии 50-100 мм от краев, и в среднем сечении» (для помещений свыше трёх метров), а отклонение от прямолинейности определяют «в трех точках». Правило «брать наименьшее» из норматива не следует - это уже практика заказа, и она вытекает из того, что полотно должно пройти в самом узком месте. Перенесите это на нишу - получится ровно то, что делает нормальный замерщик: три ширины, три высоты, обе диагонали, отвес.

Почему без этого нельзя, видно из допусков на отделку. СП 71.13330.2017 разрешает штукатурке отклоняться от вертикали:

Для облицовки керамикой (табл. 7.6) - 1,5 мм на метр и до 4 мм на этаж, а неровности при контроле двухметровой рейкой - до 2 мм. Ниша, выложенная плиткой по нормативу, всё равно не прямоугольник.

Отсюда практическое следствие: в заказ на зеркало по размерам идёт наименьшая из трёх ширин минус зазор. Если взять среднюю или, тем более, максимальную, полотно упрётся в узком месте.

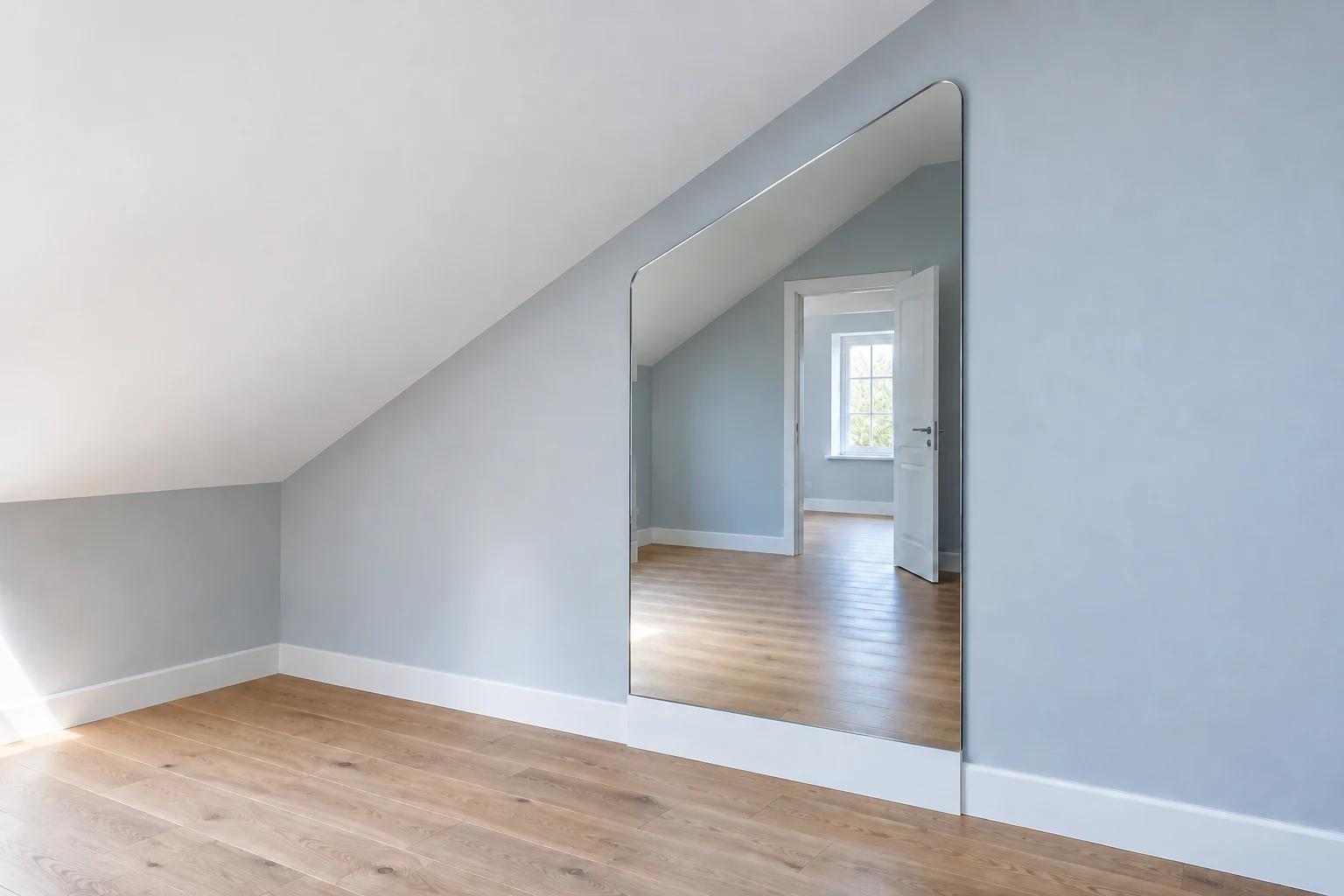

Для фигурных зеркал одних размеров мало. ГОСТ 30698-2014 требует, чтобы геометрия непрямоугольного стекла соответствовала «рабочим чертежам или шаблонам, согласованным изготовителем с потребителем». Проще говоря, арку под скошенный потолок делают по шаблону, и шаблон снимают на месте.

Зачем зеркалу зазор и почему нельзя впритык?

Норматив на этот счёт вариантов не оставляет.

Причин две, и обе практические. Стекло и стена по-разному реагируют на температуру и влажность, а жёстко зажатое полотно получает напряжения в кромке - оттуда идут трещины «сами по себе».

Вторая причина специфична именно для зеркала, и на неё есть своя норма: ГОСТ 17716-2014 в правилах эксплуатации не допускает ни касания зеркала о твёрдые предметы, ни длительного присутствия влаги. Без вентиляции за полотном влага копится, и амальгама начинает разрушаться с торца. ГОСТ 17716-2014 относит краевую коррозию к недопустимым порокам, но это уже вопрос к тому, как зеркало установили.

Отраслевые правила монтажа зеркал (GANA, США) переводят это в цифры: зазор не меньше 10 мм между нижней кромкой и любой другой поверхностью, вентилируемое пространство за полотном, прокладка между зеркалом и зажимом.

И отдельно про клей. GANA требует вертикальных полос шириной 10-12 мм и никогда - «лепёшками». AGC допускает вертикальные полосы или точки, но горизонтальные запрещает прямо: по ним влага не находит выхода. Подробнее про крепёж под разные стены - в отдельном разборе: как повесить тяжёлое зеркало на стену.

Какую толщину выбрать?

Толщину выбирают по трём ограничителям сразу, и зеркало по размерам почти всегда упирается в один из них.

Размер полотна. AGC в руководстве по установке рекомендует 6 мм для облицовки стен панелями больше квадратного метра. Причина в плоскостности: ГОСТ 111-2014 разрешает отклонение до 0,05 % длины большей стороны, и для полотна 1800 мм это до 0,9 мм «волны». На тонком большом стекле это видно в отражении как лёгкое искривление прямых линий, поэтому крупное зеркало по размерам берут толще.

Отверстия. ГОСТ 30698-2014 прямо запрещает сверлить стекло тоньше 4 мм. Если крепление предполагает отверстия, три миллиметра отпадают сразу.

Вес. Плотность стекла по ГОСТу - 2500 кг/м³, отсюда простая арифметика:

Есть и обратная сторона: чем толще зеркало, тем темнее отражение - та же зависимость разбиралась в статье про зеркало для макияжа. По таблице 3 ГОСТ 17716-2014 коэффициент направленного отражения падает с 0,86 у полотен до 6 мм до 0,78 у пятнадцатимиллиметровых. Толщина «на всякий случай» работает против качества картинки.

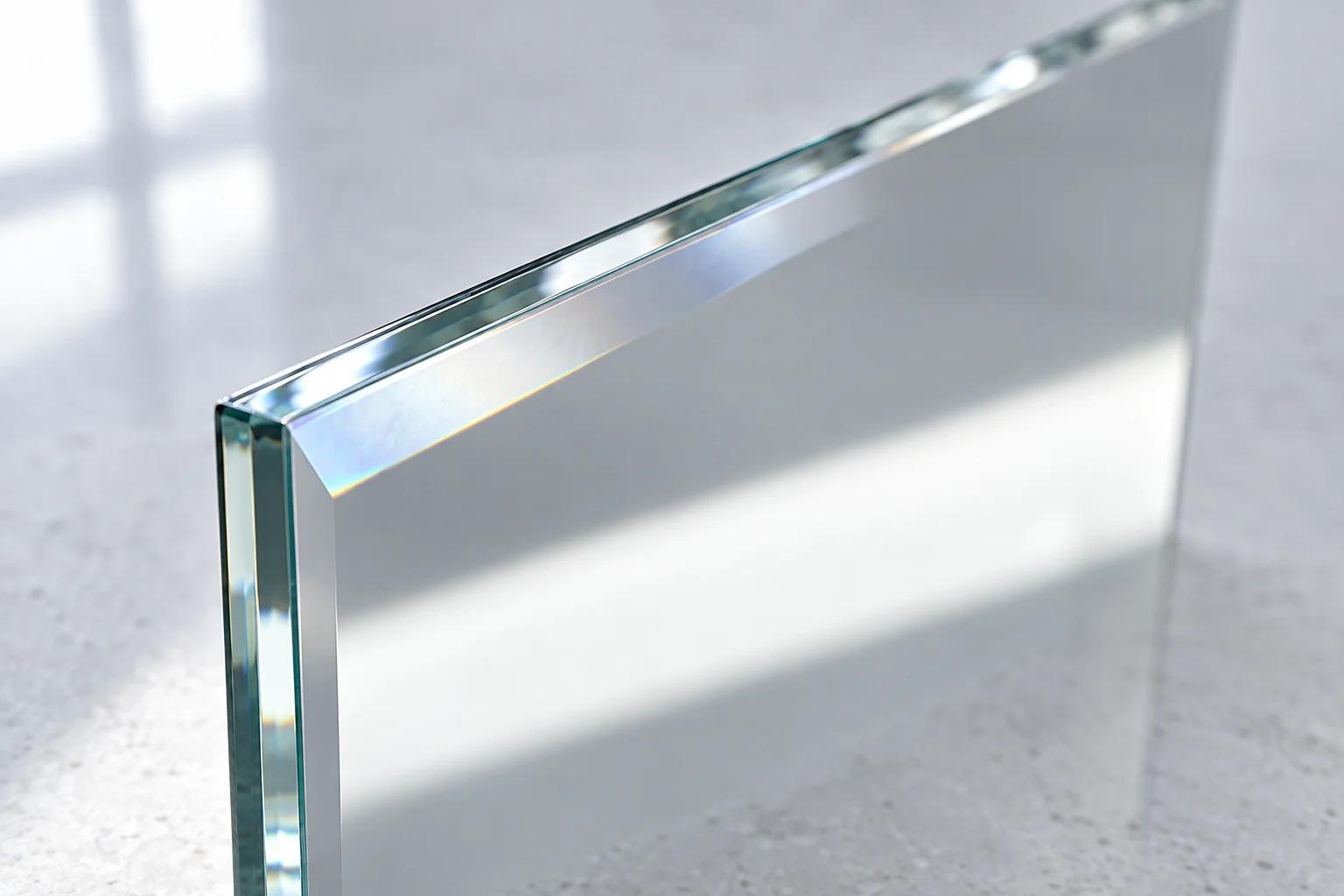

Какая обработка кромки бывает и что заказывать?

Кромку лучше называть теми же словами, что и цех, - они перечислены в приложении А к ГОСТ 30698-2014. Полированная описана там так: «гладкошлифованная кромка, отполированная до получения ровной прозрачной поверхности фасок и торца». То есть полировка идёт вторым проходом поверх шлифовки, и отсюда разница в сроке.

Фацет - отдельная история и отдельный станок. ГОСТ 6799-2005 задаёт его геометрию: «Фацет может быть прямой и фигурный, шириной от 5 до 50 мм». Широкий фацет на тонком стекле сделать нельзя: кромка станет слишком тонкой и хрупкой.

Вид и качество кромки ГОСТ 17716-2014 относит к предмету договора: форма, размеры, обработка кромки и расположение отверстий «должны соответствовать договорам поставки, чертежам или другим документам, согласованным изготовителем и потребителем». Не оговорили - претензий потом не предъявить.

Для зеркала качество кромки критичнее, чем для обычного стекла: обработка со стороны краски должна быть гладкой и без осколков, иначе оттуда пойдёт краевая коррозия. На видимых кромках сколы по ГОСТ 6799-2005 не допускаются вовсе - это готовый аргумент, если зеркало приехало щербатым.

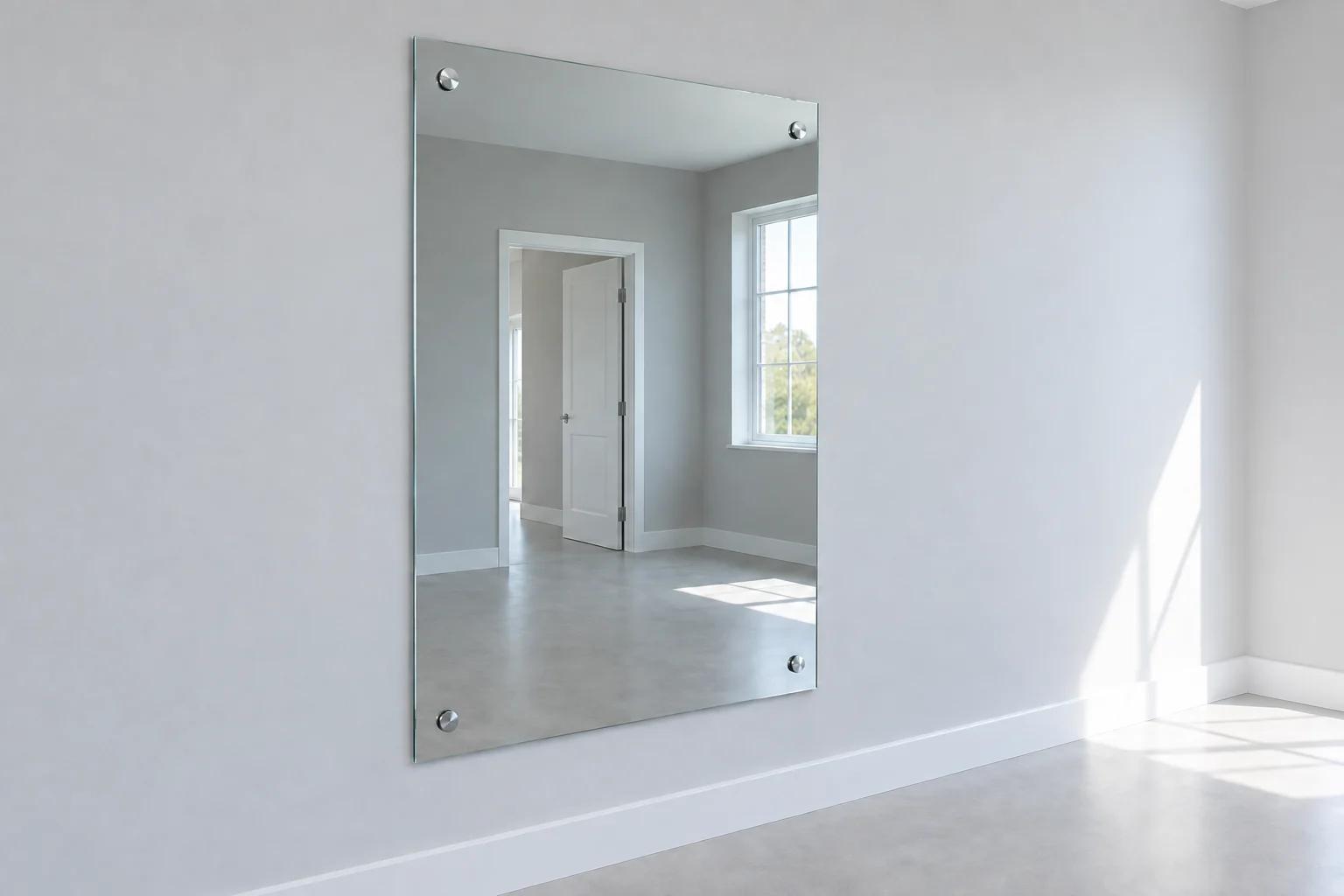

Где можно и нельзя сверлить отверстия?

Все цифры - из ГОСТ 30698-2014, пункты 4.13.2-4.13.5; там же требование притупить кромки отверстий.

Формально этот стандарт написан про закалённое стекло, но геометрию отверстий цеха применяют к любому полотну: ограничения идут от материала. То же правило «не менее двух толщин от кромки» стоит и в ГОСТ 6799-2005, п. 5.1.10, написанном уже про обычные стеклоизделия.

Ограничения не выдуманы: алмазная коронка стекло не режет - она выгрызает в нём кольцо, и на выходе сверла всегда есть риск скола. Поэтому на производстве сверлят с двух сторон навстречу, а отверстие потом дорабатывают конической разверткой: так снижают пиковые напряжения по краю. Лёгкая конусность отверстия - это норма.

Практический вывод: расположение отверстий решается до раскроя, вместе с выбором крепежа. Переставить их потом нельзя, а просверлить новое рядом со старым мешает правило двух толщин.

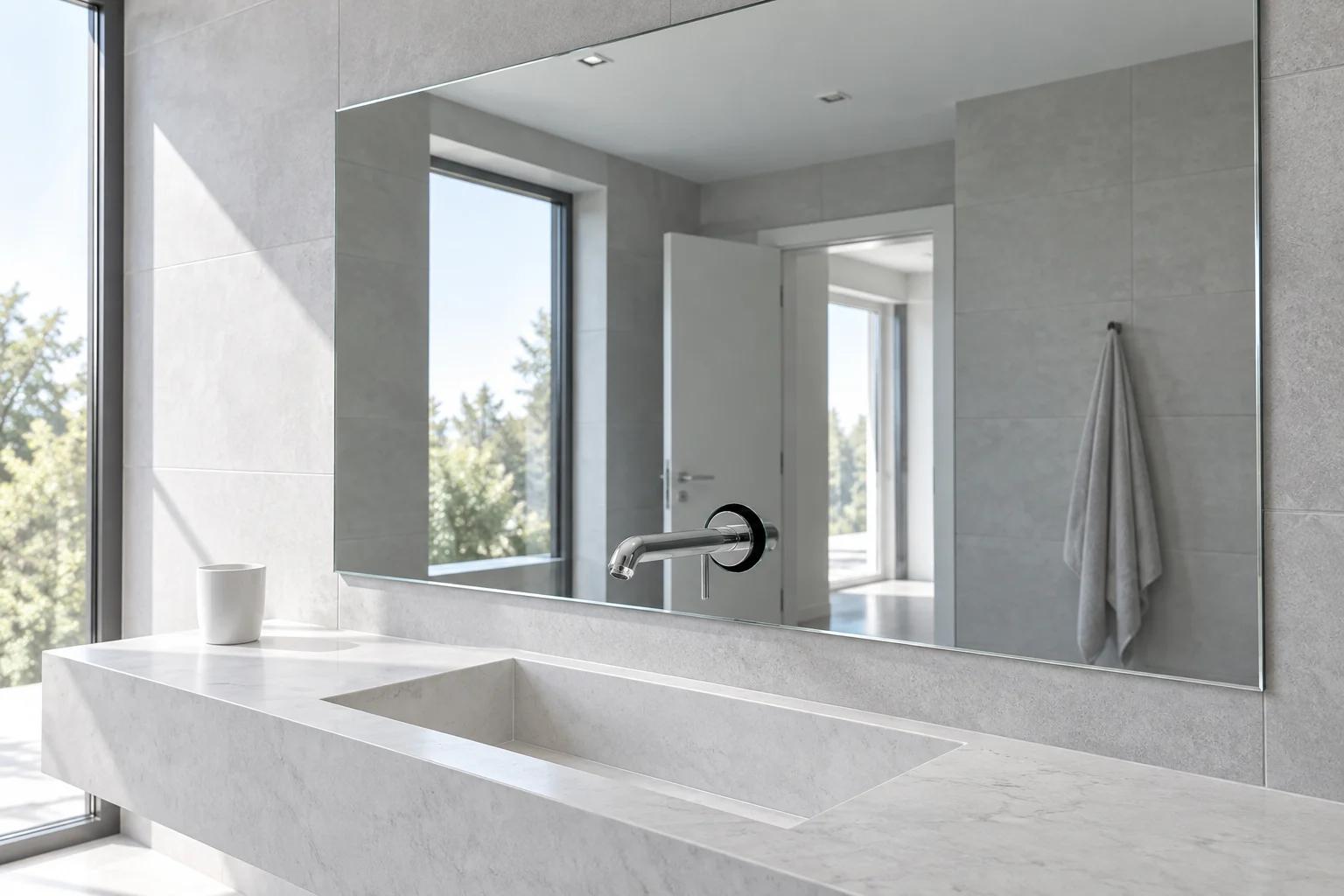

Можно ли сделать вырез под розетку или смеситель?

Правила для выреза простые, и все они про одно: в углу не должно остаться острого угла. Скругление - радиусом не меньше толщины стекла (для шестёрки это 6 мм), сам вырез не мельче той же толщины, шириной не больше трети стороны полотна, а его край шлифуют так же, как внешнюю кромку. Всё это записано в ГОСТ 30698-2014, п. 4.14.1.

Ограничение идёт от самого стекла. Гидроабразивная резка физически умеет и острые внутренние углы, и малые вырезы - трескается материал, потому что напряжения концентрируются в углу выреза. Поэтому запрет зафиксировали нормативом и не оставили на усмотрение цеха.

Про размер выреза есть практическое правило от AGC: диаметр выреза вокруг трубы или розетки берут примерно на сантиметр больше, чем сам элемент. Тот же принцип, что с зазором по периметру: стекло не должно ни во что упираться.

Можно ли закалить готовое зеркало?

Точнее: закалить готовое зеркало нельзя. Зеркал нет в списке исходных стёкол ГОСТ 30698-2014, а производитель AGC прямо пишет, что его зеркало бьётся как обычное отожжённое стекло. Закалённые зеркала существуют, но порядок операций там обратный: закаливают стекло, а серебрят уже закалённое полотно. Поэтому «закалённое зеркало» бывает, а закалить готовое - нет.

Второй запрет прямой: ГОСТ 30698-2014 требует обрабатывать кромку до закалки, и закалённое стекло после печи уже не дорабатывают. После печи стекло находится в напряжённом состоянии, и любая попытка подрезать или досверлить приводит к разрушению всего полотна. Заодно это объясняет, почему закалка удлиняет срок: она встаёт после всех остальных операций и отменяет возможность что-то поправить.

Безопасное исполнение для зеркала выглядит иначе - противоосколочная плёнка на тыльной стороне. AGC перечисляет три её функции: осколки остаются на плёнке, краска защищена от царапин и от влаги. Триплексовать зеркало при этом нельзя: пластификаторы плёнки ПВБ плохо влияют на красочный слой.

От чего зависит срок изготовления?

Цикл, через который проходит зеркало по размерам, выглядит так:

1. Раскрой. Стекло не пилят: ролик наносит надрез, потом полотно контролируемо разламывают по линии. Операция быстрая.
2. Обработка кромки. Проход по станку на каждую сторону. Полировка - это шлифовка плюс ещё один проход.
3. Фацет. Отдельный станок и многопроходная схема: грубая шлифовка под углом, снижение зернистости, полировка. Самая долгая кромочная операция.
4. Сверление и вырезы. Отдельная установка полотна, двусторонняя коронка, притупление кромок отверстий.
5. Закалка. Печь работает садками: по одному изделию её не гоняют. По данным производителей печей нагрев занимает примерно 40-50 секунд на каждый миллиметр толщины, и это только нагрев - дальше обдув и охлаждение. Плюс печь ждёт, пока наберётся загрузка.
6. Плёнка безопасности - отдельная операция наклейки.
7. Рама и сборка, если они есть.

Есть и скрытая часть срока, о которой не говорят: согласование. ГОСТ 17716-2014 требует согласовать форму, размеры, кромку и отверстия до производства. Пока чертёж или шаблон не подписан, цикл просто не начался - и именно здесь чаще всего теряются дни.

Что считается браком, а что нормой?

Что недопустимо по ГОСТ 17716-2014: «пороки отражающего покрытия зеркал - царапины, пятна, включения, краевая коррозия, просвет, деформация покрытия - не допускаются». По ГОСТ 6799-2005 на видимых при эксплуатации кромках не допускаются сколы и незашлифованные участки, а повреждение углов не допускается вовсе.

Что, наоборот, норма:

• Отклонение размера в пределах ±1 мм (для полотна до 6 мм и стороны до 1500 мм).
• Разность диагоналей до 2 мм.
• Волна в отражении в пределах плоскостности 0,05 % длины большей стороны.
• Оптические искажения в пределах класса, указанного в договоре: по ГОСТ 17716-2014 для класса С это не более 7 мм.

Отдельно про эффект «по краю отражение плывёт». Краевую зону - полосу не более 165 мм от кромки - ГОСТ 17716-2014 оговаривает отдельно, но послабление даёт только зеркалам свободных размеров. Зеркало по вашим размерам - это ТР, для него действует общая норма: не более 7 мм для класса С. То есть «по краю плывёт» - объяснение для заводского листа, а не индульгенция для заказного полотна.

Зеркало по размерам стоит принимать до монтажа и при нормальном освещении: после вклейки доказать что-либо сложно, а по нормативу сколы на видимой кромке - основание для замены.

Что спросят при заказе и что решить заранее?

1. Размеры с зазором

   Наименьшее из трёх измерений по каждой стороне минус зазор на монтаж. В нишу - обязательно, на открытую стену - по желанию.

2. Форма и шаблон

   Прямоугольник задаётся двумя числами. Для арки, круга, скоса под потолок нужен чертёж или шаблон, снятый на месте, - у фигурных форм нет допуска по умолчанию.

3. Толщина

   4 мм для небольших полотен без отверстий, 5-6 мм для крупных и для крепления через отверстия. Помните про вес: 6 мм - это 15 кг на квадратный метр.

4. Обработка кромки

   Называйте конкретно: притупление, шлифовка, полировка, фаска или фацет и его ширина. Вид обработки определяют соглашением сторон, и если в договоре его нет, предъявить потом будет нечего.

5. Отверстия и вырезы

   С координатами от края и в миллиметрах. От кромки - две толщины, от угла - шесть. Вырез под смеситель или розетку - со скруглением и запасом около сантиметра.

6. Тип стекла

   Обычный флоат зеленит на торце и в оттенке отражения; у осветлённого этого нет. Разница заметнее всего на широком фацете и на больших полотнах.

7. Крепление и питание

   Клипсы, скрытый профиль, отверстия под крепёж или клей плюс механическая страховка. Если зеркало с подсветкой, вывод питания готовят до изготовления: под него делают фрезеровку или отверстие.

Возьмите рулетку и снимите шесть чисел: три ширины, три высоты плюс обе диагонали. В чертёж уходит наименьшее значение минус зазор. Если проём нестандартный или форма непрямоугольная, зеркало по размерам сделают с замером на месте, доставкой и установкой.
